阻容分压器用于电力系统和电力电子设备制造部门测量工频交流高压和DC高压。它是一种通用的高压测量仪器，可用于电力系统、电器和电子设备制造部门测量工频交流高压和DC高压。它由高压测量部分和低压显示仪表组成。工作时，高压部分与低压仪表分离，安全可靠。
本文主要介绍阻容分压器，首先介绍阻容分压器的特点和参数，其次介绍阻容分压器的原理，最后介绍阻容分压器的分类。
阻容分压器的特性和参数特征
1、高精度
交流电：1.0% DC:0.5%。
2、安全可靠
阻容分压器由高压测量部分和低压显示仪表组成。工作时，高压部分与低压仪表分离，安全可靠。
3、方便阅读
阻容分压器由一个高压分压器组成，其上端有一个高压盖，可以直接接在被测高压上。下端有专门的接地端子用于接地。用专用电缆连接高压分压器和低压显示仪表，选择相应的电压和限值开始测量，读数为kV数。
4、携带方便
阻容分压器为便携式结构，整机采用铝合金包装盒，使用和携带都非常方便。
参数
1、电压等级：50kV、100kV、200kV、300kV、400kV、500kV。
2、精确度：交流：1.0% DC:0.5%。
阻容分压器原理阻容分压器采用RC串联网络分压，具有电阻分压器低频性能好，电容分压器高频性能好的优点，缺点是高阻低容网络测试复杂。

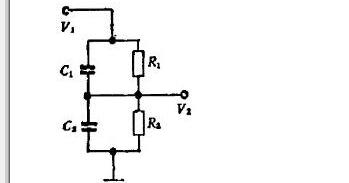

根据阻容分压器的设计结构和原理，如图所示。
其中，R1为高压臂电阻，R2为低压臂电阻，它与电容C1和C2并联组成RC网络，实现分压功能。
分压比
低频分压器
可以看出，如果R1C1=R2C2，则分压比与频率无关。
阻容分压器的分类阻容分压器串联分压器和阻容并联分压器是在电阻分压器和电容分压器的基础上发展起来的，它们的响应性能有了很大的提高，因此是优越的分压器。
1、电阻电容串联分压器
阻容串联分压器克服了电容电路的残余电感，抑制了分压器的振荡。这种分压器又称阻尼电容分压器，比纯电容分压器具有更好的响应特性。但正是因为电阻的接入，才影响了相应的时间。阻尼电阻过大会增加响应时间，当分压器接入脉冲测试电路时，也会影响脉冲电压的形成。如果阻尼电阻太小，就不能完全消除振荡。而且当低压臂只有电容时，对应的初始上升时间会增加，分压器的响应特性不是很好，尤其是测量陡波时。
2、阻容并联分压器
阻容并联分压器是在电阻分压器的基础上，为了增加分压器的纵向电容，改善分压器上的电位分布，降低对地杂散电容的影响，改善分压器的响应特性。制作精良的阻容并联分压器具有幅频特性好、线性度高的优点。此外，阻力
