透镜的结构
照相机的镜头由多个镜头和一个光圈/聚焦装置组成。
根据监控画面调整光圈和对焦，可以获得“明亮清晰”的图像。(有些镜头调节装置是固定的。)
镜头焦距和视场的计算方法
焦距是镜头的规格之一。FA镜头的焦距一般是8 mm、16 mm、25 mm或50 mm，根据拍摄时所需的视野和焦距，可以计算出焦点的位置(WD，即工作距离)。

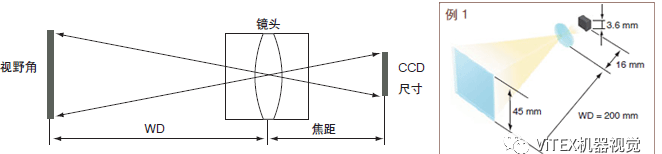

WD和视场的大小是由镜头的焦距和CCD的大小决定的。当不需要近景环的最近距离时，可按下式计算。
WD:视角=焦距：CCD尺寸
例1:当镜头焦距为16毫米，CCD尺寸为3.6毫米时，为了获得45毫米的视场，WD应为200毫米
增加景深(对焦时的高度范围)并获得清晰画面的方法
镜头焦距越小，景深越大。
离主体越远，景深越大。注意：使用扩展环或微距镜头时，景深会变小。
光圈越小，景深越大。同一个镜头，光圈越小，亮度越大，越容易对焦。
下图为斜面上指示高度的胶带拍摄。比较小光圈和大光圈的拍摄效果。
下图是用我公司生产的高分辨率镜头“VXLS-16HD”和标准镜头“VXLS-16ST”拍摄的同一物体的图像。由于镜头的材质和结构不同，成像质量也不同。根据用途选择高分辨率的镜头，可以得到高对比度的图像。
使用镜头VXLS-16HDVXLS-16ST检查目标复印纸的周长60mm/脏尺寸：约0.3 mm
