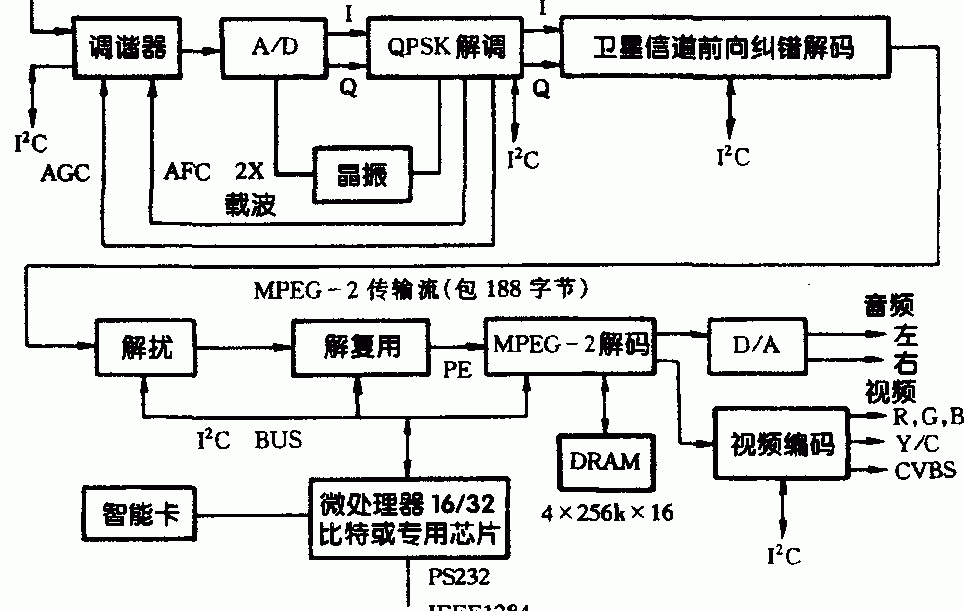

卫星数字电视接收机的工作原理卫星数字电视接收系统一般由接收天线(含馈源)、低噪声下变频器(调谐器LNB)和卫星数字电视接收机组成。天线和调谐器称为室外单元；卫星数字电视接收机被称为室内机或IRD，是现代计算机技术、数字通信技术和微电子技术相结合的结晶。1 IRD的功能框图IRD的一般功能框图如图1所示。从图中可以看出，典型的IRD包括：调谐器、第二中频信号解调、信道解码、MPEG-2传输流解复用、MPEG-2音频/文章解码和模拟音频/文章信号处理。2.频道接收模块的C波段或Ku波段的卫星下行信号由dog line接收，经过LNB放大和下变频，形成9502050 MHz的第一中频信号，通过电缆发送到IRD的调谐器。高频调谐器根据要接收的频率通过PLL(锁相环)环路控制本地振荡器频率，并将输入信号转换成第二中频(479.5MHz)信号。送到正交鉴相器分解出I和Q两个模拟信号，然后这两个模拟信号通过A/D转换器转换成6位并行数字信号，进入QPSK解调电路和信道纠错电路。QPSK解调器的核心部分起着载波恢复、寻址、位同步、抗混叠、匹配滤波和自动增益控制(AGC)的作用。巴特沃兹匹配滤波器用米来完成升余弦滚降形状的脉冲形成滤波变换(=0.35 DVB或=0.20 DSS，DVB数字文章广播，DSS数字卫星业务)。信道纠错部分包括维特比卷积(1/2，2/3，3/4，5/6，6/7和7/8，K=7)和RS译码(204、188DVB)。维特比译码可以纠正误码率为10-4 ~ 10-2的数据流，从而达到10-4的RFR。RS译码主要纠正突发片状误码，使误码率优于10-10。最后输出符合MPEG-2标准的传输流(TS)，每个包为188字节。早期的信道接收模块由两个集成电路完成。如国产XOWJ-1 IRD由集成电路STV0190完成双通道A/D转换，由集成电路sTV0196完成QPSK解调和前向纠错FEc。目前上述两种集成电路的功能已经集成到一个芯片上，比如STVD0199和ODM8511。3.解复用模块TS码流是多路节目数据包(包括文章、音频和数据信息)，按照MPEG协议进行复用。因此，在解码之前，要对Ts流进行解复用，根据要观看节目的包标识号(PID)提取相应的文章、音频和数据包，以恢复出符合MPEG标准的打包节目基本流(PES)。解复用芯片中集成了32个用户可编程PID滤波器。其中一个用于文章PID，一个用于音频PID，其余30个可用于过滤节目特定信息(PSI)、服务信息(SI)和特殊数据。PID处理分两步：(1)PID预处理：只进行PID匹配选择，过滤掉那些PID值不匹配的数据包，挑出需要观看节目的数据包。(2)PID后处理：检查传输流(TS)层错误(包括丢包、PID不连续等。)，过滤掉传输包的包头和调整段，找出有效载荷，按照一定的顺序连接起来，组合成F 'ES流。系统时钟为27MHz，由压控振荡器(VC)控制。XO)生成，它通过提取码流中的节目时钟参考(PCR)来控制PLL环路，并使IRD的系统时钟与输入节目的时钟同步。芯片中还嵌入了RIsccPU，处理能力很强。配合系统软件，可以处理IRD复杂的系统任务，如字幕传输、屏幕显示(OSD)、图文电视、电子节目指南(EPC)等。DRAM控制器支持16MBDRAM(动态随机存取存储器)，CPU、传输等功能共用。解复用芯片有CL9110、 ST 20—TP2—TP2等。符合CCIR601格式的4MPFG-2解码模块的文章数据流和PCM音频数据流分别送到文章编码器和音频DAC
目前开发的MPEG-2解码模块将系统解复用模块集成在一起，有时称为单片机，如ST公司的sTi5500，5505、5512、5518，现代公司的ODM8211，富士通公司的MB87L2250，LSI公司的SC2000。IRD的附加功能模块包括条件接收模块IC卡接口、视音频输出接口、数据流接口、遥控器和电源。
