在调试和运行期间，接线盒的故障占整个电站故障原因的20~30%。不安全的接线盒容易引起火灾，严重威胁财产和人身安全。
本文小谷将从接线盒功能介绍、接线盒显示、技术参数、接线示意图、安装工具、安装注意事项、接线等方面对光伏交流接线盒进行介绍。为了让光伏人深入了解接线盒，它的安装方法和对细节的关注。
二、光伏交流接线盒产品功能介绍
光伏交流接线盒采用串联逆变器的光伏发电系统，安装在逆变器交流输出侧与电网连接点/负载之间。
内部有输入断路器、输出断路器和交流避雷器，可选配智能监测仪表(监测系统电压、电流、功率、电能等信号)；
主要功能：采集多个逆变器的输出电流，同时保护逆变器免受交流并网侧/负载的伤害，作为逆变器的输出断开点，提高系统的安全性，保护安装维护人员的安全。
三、光伏接线盒产品展示
以4合1交流接线盒(400V/50KW)为例，有四个50KW的逆变器：
图1交流接线盒外壳
图2接线盒内部
1号：逆变器输出端直接接4P断路器，能快速切断故障电流。逆变器最大交流输出电流为80A，开路规格为逆变器最大电流的1.25倍，所以选用100A的塑壳断路器。
2号：三台逆变器汇流后的总断路器为塑壳断路器，额定电流350A。连接断路器的电缆采用铜排连接，线径为150mm
第三：保险丝(安全)是一种过电流保护器。当被保护电路的电流超过规定值时，保险丝熔断，断开电路进行保护。一般只有在雷电浪涌失效后才会动作。可以选择100安培的保险丝。
4号：浪涌保护器用于抑制瞬态过电压低于设备承受浪涌过电压，释放浪涌能量，从而保护系统电路和设备。规格UC:750V IMAX:40ka in:20ka Up2.6kV，浪涌底部必须接地。
四、光伏交流接线盒技术参数

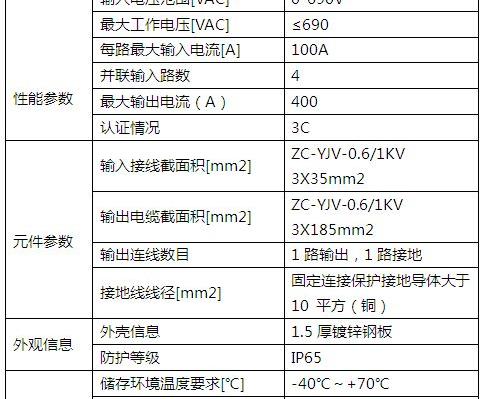

交流接线盒技术参数
五、光伏交流接线盒接线示意图
六、光伏交流接线盒安装工具介绍
七、光伏交流接线盒安装注意事项
箱体防护等级为IP65，适合室外安装。安装位置应符合下列要求：
一个
接线盒的安装位置应充分考虑其整体尺寸和重量(参考参数部分)；
2
接线盒的安装环境温度应在-25至60之间，相对湿度应在0~95%之间。
三
接线盒应安装在干燥、通风良好、防尘的地方；
四
进出线形式及安装方式：铠装电缆进出，室外光伏组件支架后柱吊挂安装；
五
避免安装在阳光直射的地方，否则过高的温度会降低系统的发电量，还可能影响接线盒的使用寿命；
六
为了更好的散热和方便日常维护，四个方向都要留有足够的空间用于安装接线盒。
注：线路连接(载流)螺钉的扭矩要求。
八、光伏交流接线盒接线
接线前的准备工作
一个
打开接线盒；
2
将所有塑壳断路器MCCB置于跳闸状态；
输入布线
一个
按照接线原理图接线，接线前确认相序和无接地故障；
2
松开接线盒下端防水端子的紧固螺母；
三
将输入线缆穿过白色线缆连接器，并为线缆长度留出余量，以便接线盒内部可以弯曲并固定；
四
卷曲鼻子；
五
用6号内六角扳手a松开断路器输入端的3组M8内六角螺钉
用压线工具压线；
三
设置相应的热缩管，正极为红色，负极为黑色；
四
松开防水接头，逆时针旋转，将导线穿过电缆接头；
五
将准备好的导体连接到断路器输出端的铜排上；拧紧输出端的螺钉M10(扭矩为25N.m)，然后拉直管路。
六
顺时针拧紧防水连接器。
