STEP7-MicroWIN智能软件的安装和使用

经常有同学问我如何获取和安装STEP 7-MicroWIN智能软件安装包，特建立本文档，希望对初学者有所帮助。

1.如何获取软件安装包？

截至2017年9月，STEP 7-MicroWIN SMART已经更新到V2.3，个人认为V2.0是最经典的版本，V2.1是过渡版本。发布的时候有很多小问题。不到半年就发布了V2.2。虽然改进了很多，但还是不如V2.0，V2.3加了几个CPU，软件兼容性好很多。必须使用最新版本的功能或最新的软件和固件。软件安装包可以从西门子官网下载，地址链接如下：

http://www . industry . Siemens . com . cn/automation/cn/zh/automation-systems/industrial-automation/SIMATIC-controller/SIMATIC-S7-controller/smart 200/Pages/default . aspx

2.如何安装

智能软件安装相对简单，几乎兼容所有系统。在安装过程中只退出防病毒软件，以防止必要的启动项目导致安装失败或通信问题。

3.软件使用

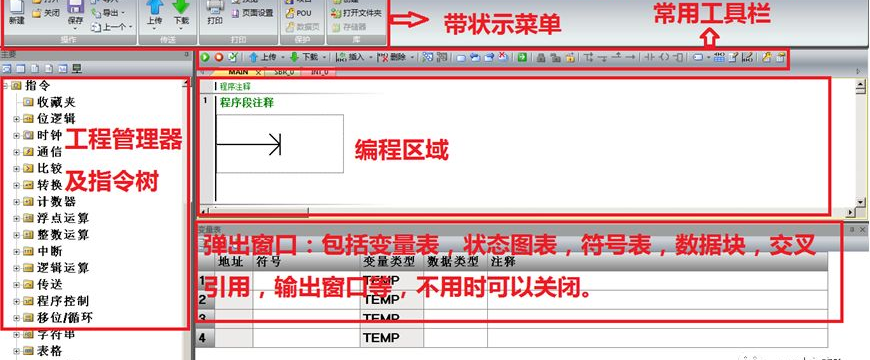

3.1:条形菜单。(右键单击-最小化功能区并隐藏菜单栏)

文件：重点是导出功能，可以导出一个仿真软件的POU文件。

主要是在编程时插入和删除行、列、程序段和元素。

常用功能和快捷键：

插入行-Ctrl I

插入程序段-F3

删除程序段-shift F3

向下插入分支-Ctrl

插入水平线-Ctrl 也可以用来插入列。这个函数还可以将元素向右移动一格，并使用Insert键切换到替换元素。

删除元素-删除

输入类指令集-F4

输出类指令集-F6

复杂指令集-F9

在同一个节目段中，直接用鼠标拖动移动，按住Ctrl拖动复制。拖动以在不同的程序段中拷贝。

视图(切换显示模式和切换不常用的窗口)

编辑：编程语言切换1。STL语句表，2。梯子图，3。FBD功能框图。

窗口：调用其他窗口，如符号表、状态图和系统块。

符号注释：切换编程期间是否显示符号注释。

可编程逻辑控制器(Programmable Logic Controller)

运行：运行CPU。

停止：停止CPU。

编译：检查程序错误。

下载：将编写好的程序转移到杯子存放区。

上传：将CPU存储区的程序引导回电脑。

设置：要创建程序传输存储卡，首先将程序下载到CPU，然后将卡插入CPU卡槽，然后单击完成设置。

PLC:在线检查CPU信息，如固件版本、致命错误等。

清除：删除程序块、系统块、数据块等。在CPU中。

设置时钟：在线校准CPU时钟。

调试(用于在调试程序时监控程序的运行状态和内部数据)

程序状态监控：可以直接监控程序的运行状态，也可以右键修改值和状态。

状态图：在图表中输入要监控的变量，根据需要切换数据类型，监控或修改新值。

注意：开启监控后，程序的编辑、下载和系统阻塞受到限制，关闭监控后可以恢复。

工具

向导：高速计数、运动、PID、PWM、Get/Put等常见向导。安装系统提供的向导配置设置可以简化编程。

工具：运动控制面板和PID控制面板可以辅助调试，让调试更加直观。

选项：设置软件显示界面、字体、显示大小等。可以根据自己的使用习惯来设置。

常用功能块介绍：通信、系统块、符号表、状态图、数据块、交叉引用。

沟通

双击下图中的“通讯”或点击通讯快捷图标，打开通讯对话框。

选择与PLC连接的网卡。通常每个网卡有两个选项，一个是固定IP，一个是自动获取IP，一个是有auto就自动获取。两种方法都可以与CPU建立通信连接。

查看设置网卡：网络属性更改适配器设置右键单击本地连接属性Internet协议版本4属性。

注意：使用固定IP时，需要保证PLC和计算机的IP在同一个网段，不同的IP(192.168.2相同，但最后一个不同)，否则无法通信。

系统块

系统块用于设置外部连接的硬件属性。CPU不能像S7-200一样自动识别硬件，需要手动设置。设置后，系统可以分配地址。

CPU:设置正确的CPU型号。下载时，会检测到CPU型号不匹配，并发出警报。

1.通讯：设置以太网端口和RS485端口。

2.数字量输入：设置输入滤波器值，普通功能不需要修改，但在中断和高速计数时必须修改滤波器。建议1.6微妙。

3.数字输出：设置CPU停止后输出点是强制开启还是冻结在最终状态。

4.保持范围：设置掉电存储区的范围，可以在V、M、T、C区设置，可以在字节、字、双字范围设置。建议使用字节设置。

选择数据区，偏移量是从0开始的数(总是以字节为单位)，元素数是从第一个保留区地址开始的数据区单元数(字节、字和双字)。如果偏移量为100，元素数量为100，则保持区域为VB100-VB199。

5.安全性：设置三个不同级别的密码来保护CPU免受随机访问。

1)读取权限：限制下载程序和强制存储区域。

2)最小权限：限制下载上传程序，限制强制存储区域。推荐这个级别。

3)不允许上传：禁止上传程序。即使您有正确的密码，这个级别对程序也有最高的保密性。

6.启动：设置CPU再次通电后的状态。

SB:设置信号板的型号和属性。跳过没有信号板扩展。

信号板包括：

1.SB DTO4:数字输入/输出扩展信号板。2设置输入/输出并显示输入/输出地址。

2.SB AE01:一块模拟输入扩展信号板。设置输入类型(电压和电流)、范围、抑制(50HZ)和滤波周期。

3.SB AQ01:一块模拟输出扩展信号板。设置输出类型(电压和电流)、范围和替代值。

4.SB BA01:电池信号板。用于保存扩展时钟。

5.SB CM01:扩展一个通信接口RS485或RS232。

EM0-EM5:要设置扩展模块的型号，必须根据实际型号和安装顺序进行设置。设置完成后，系统会分配一个地址，然后使用分配的地址进行编程。模块设置与CPU和信号板类似，但模拟输入模块的输入类型与通道1和通道0相同，不能单独设置。如下图所示，通道0设置为电压型，所以通道1和通道0一样，只能输入电压。

符号表

符号表是用文字标注程序中的编程软组件，以增强程序的可读性。一旦软元件被标记了符号，该符号就与元件地址配对，编程过程中使用的符号或元件具有相同的含义，所以在标记符号时允许同名，否则会报错。符号表分为I/O符号、系统符号、POU符号、表1等。

I/O符号：必须在I/O符号表中记录数字输入I和输出Q以及模拟输入AI和输入AQ，最好是在编程之前。如果编程后需要修改符号，必须将程序切换到“仅绝对”显示模式。

系统符号：系统提供的查看专用存储区地址的符号，通常不可修改。

POU符号：主程序、子程序和中断程序的视图符号。

表1:除了以上地址的符号，基本都在表1中完成了，比如M，S，V等。由于这些地址在编程前不方便标注，软件不仅提供了表1的批量标注方法，还提供了编程时的批量标注方法。在编程界面中右键单击要注释的M，选择定义符号，输入正确的符号名，确认。用于分配注释的地址也将在表1中自动创建，如果需要，只能打开表1进行修改。

状态图

状态图是调试程序时用来监视和修改内存区数据的窗口，以便发现程序运行中的问题。

在“地址”c中

数据块：在编写程序时，给程序赋初始值，如机械运行参数的经验值，对机械操作者起指导作用。

书写格式：

单一赋值：地址空间值

多重赋值：地址空间值逗号值为VW4=200，VW6=300，VW8=400如上图所示，依此类推自动根据前面的地址和寻址方式。

注意：如果需要对数据块进行文本注释，输入//后的文本视为注释文本。

交叉引用

交叉引用：批量检查编程过程中应用了哪些地址，避免在后续使用过程中重复使用。分为交叉引用、字节使用和位使用。在使用交叉引用之前进行编译。

对照：可以查看编程中使用的元素的程序块、程序段、操作指令的详细信息。

字节用法：可以以字节表的形式查看使用的地址，显示使用的格式、D双字、W字、B字节、B位。
