扬声器分频器概念扬声器分频器可以将声音信号分成几个频段。例如，双频分频器由一个高通滤波器和一个低通滤波器组成。除以3增加一个带通滤波器。分频器是音箱中的“大脑”，对音质至关重要。

分频器音频技术的使用分频器是一种能将声音信号分成若干频段的音频设备。我们知道，声音的频率范围在20Hz到20kHz之间。很难指望只有一个音箱就能保证20Hz—20kHz这么宽频率的声音，因为会有各种各样的技术问题和困难。所以一般情况下，为了保证再现声音的频响和频带宽度，专业领域多采用高低音分离式扬声器，而在使用高低音分离式扬声器播放声音时，不可避免的要使用分频器。

扬声器分频器结构扬声器分频器采用以下结构，具体分析：

连接高音喇叭的电路：让电流先流过电容阻止低频让高频通过，喇叭并联一个线圈产生负电压，那么这个电压只是对高音喇叭的一个电压补偿，所以可以近似逼真地还原音电流。

接低音喇叭电路：电流先流过线圈，使高频部分被阻挡，而低频部分因为线圈基本没有阻碍而顺利通过。类似的，低音喇叭并联一个电容，就是利用电容在高频产生一个电压来补偿损失的电压。原因和高音喇叭一样。

可以看出，分频器充分利用了电容和线圈的特性来实现分频。但是线圈和电容还是消耗了各自频段内的电压，所以电路分压器会损失一些声音，补偿措施有很多，由于作者知识不足，很难说清楚。电子分频解决了这个问题。声音输入功放时，先进行分频，再通过专门的放大电路放大不同的频段，这样声音失真小，还原逼真。但是电路复杂且昂贵。

扬声器分频器是扬声器中的“大脑”，对音质至关重要。分频器是扬声器中的电路器件，可以将输入的音乐信号分离成高音、中音、低音等不同的部分，然后送入相应的高音、中音、低音扬声器单元进行播放。分频器就是把不同频段的声音信号区分开来，分别放大，然后送到相应频段的扬声器播放。当再现高质量声音时，需要电子分频处理。无论是高音单元还是低音单元，它们自身的频响曲线都不是平坦的，高音和低音扬声器都会出现两端衰减，使得低音响应的上衰减部分可能与高音响应的下衰减部分重叠甚至错开，导致频带重叠，无法形成直线曲线。这样产生的声音当然不会有好的音质。

分频器的作用就是完成扬声器之间的这种频率响应的组合，以达到更好的效果。分频器通过原滤波器处理功率放大器输出的音乐信号，让各个单元的特定频率信号通过。简单来说，就是将原始信号分成几个频段，分频器选择最适合相应单元播放的频段并进行分配，实现多个扬声器的协同工作。

扬声器分频器图示所需的部件1、电感骨架

根据电感线圈的要求，选择合适的非金属骨架，如焊锡丝、密封胶带的塑料骨架等木质和胶质骨架。

2、漆包线

选择若干粗细合适、质量较高的漆包线。

3、阻容部件

根据电路要求，选择具有适当容量、电阻和功率的电容器和电阻器。分频电容最好用进口或国产优质CBB电容，电阻首选大功率水泥电阻。

4、粘合剂

这种药剂可以选择市面上的“力得劳”等粘度强的胶水。

5、硬币和螺栓

螺栓由铜制成，直径约4 mm，其长度取决于感应器骨架的高度。

6、镀铜

根据分频元件的数量，选择合适尺寸的优质覆铜板，线方向按设计要求用美工刀雕刻。

字体一盘透明胶带

制造商1、绕线电感器

在胶瓶的上下中间钻一个直径略大于漆包线的小孔(液体是粘稠的，不会从孔中流出)，然后在两个孔中套一根塑料软管，保证漆包线穿过两个孔时不会被划伤。然后，一个人把漆包线的一端拉紧，另一个人可以拿着漆包线的另一端绕在骨架上，绕线时双手不能碰到漆包线。因为漆包线在通过胶的时候已经均匀的涂上了一层胶，你可以用手捏住骨架的两端让它转动。电感转过足够的圈数后，剪掉多余的漆包线，固定外引线。电线上的胶凝固后，用透明胶带在线圈上紧紧缠绕几层。

2、部件安装

根据电感线圈和阻容部件在板上的位置，用小钻在板上钻一个孔，在硬币中间钻一个比铜螺栓直径略大的孔，将铜螺栓依次穿过硬币、线圈和电路板，然后垫上弹簧垫圈，用螺母紧固，将线圈、电容、电阻的引线刮锡，然后焊接在相应的位置，最后将进出线焊接在板上。

经过以上操作，一个优质低价的分频器就完成了，剩下的就是你体验成功的喜悦了。

分频器电感布线比较特殊。

扬声器分频器中电感线圈的连接对音质和音色有很大的影响。使用一对变频音箱，电感线圈连接是外环进去，音色均衡圆润。我用的是内圈进外圈出的连接方式，低音完全没有。

大众分频器的业余制作方法：高保真音箱大多由两个或两个以上的扬声器单元组成。要高质量地还原20 Hz ~ 20 kHz全频率范围内的音频信号，需要使用高质量分频器的辅助。由于各自扬声器的扬声器单元不同，分频器不能简单更换，必须根据具体扬声器单元的特点来制作。总结出一套比较完善的设计、制造、调试方法，只要求制作方有一个20 Hz ~ 20 kHz纯音测试信号的《雨果金碟》，一个麦克风信号放大电路，一个麦克风，一个数字万用表，不需要专门的测试仪器。

业余音箱制作，建议选择二分频。

1、交叉点处频率f的选择

双频扬声器的分频点可以在2-5 kHz之间进行优化。通常，交叉点的频率f被选择为比低音单元的上限低一个八度，比高音单元的下限高一个八度。

2、分频器和配电

组成音箱的高音单元和低音单元的标称功率不同，在实际节目信号的功率谱中，高频和低频信号的比例也不同。因此，对各种信号进行统计平均后，就得到图1所示的模拟信号的功率谱。图2所示的功率分布曲线是通过计算图1中的功率谱得到的。在选择分频点的时候，一定要考虑功率分配，让高音有一定的余量。图2显示，20 Hz至20 kHz的总功率归一化为100%，20Hz至某一频率F的功率作为总功率的百分比。应用示例如下。

举个例子，

使用上述功率分配关系时，也请注意扬声器单元的功率标准。一般产品都会标注额定最大正弦功率(RMS)，也有厂家标注峰值功率或音乐功率用于商业用途，但数值一般是RMS功率的2 ~ 4倍。

3、分频模式选择

虽然有6dB/oct，18dB/oct，3dB落点穿越，12dB/oct和6dB落点穿越等。综合考虑它们的优缺点，推荐使用12 db/oct。

4、频分网络

在设计分频网络时，当然最好是在Rc阻抗补偿电路中加入负载单元，设计成恒阻抗。但笔者查阅大量书刊后发现，RC阻抗补偿电路的计算方法有很多种，得到的Rc值也不尽相同，难以选择，只好按频点电阻法设计。

首先连接图3所示的电路，测量分频点处高低频单元的电阻(注意不要用单元的标称阻抗代替，否则误差很大)，然后进行右上表的计算，连接如图所示的LC元件，即初步制作完成。高音单元和低音单元的灵敏度不平衡，可以通过电阻衰减来调整。建议使用优质聚丙烯电容，优化空芯电感设计，用热熔胶将元器件固定在印制板上，用棉线或塑料紧固带加固固定电感，用脚手架焊接连接，使高音和低音通道线声分离。

自制分频器的调整方法

通过实验，根据恒阻抗法计算分频器设计的原理，用标准电阻代替扬声器调试分频器网络，使其符合其标准衰减斜率，然后去掉电阻，连接扬声器，加入阻抗校正网络，再次调试的方法是成功的，实际试听感觉良好。

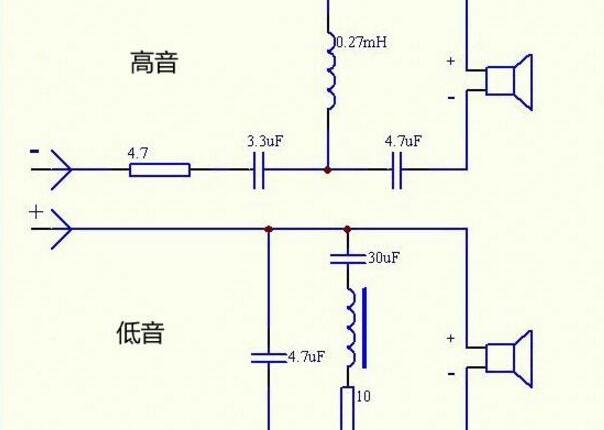

下图是分频器的原理图，供你参考；
