新的RS ESR EMI测试接收机使用基于FFT的时域扫描来执行符合标准的干扰测量，比传统的EMI测试接收机快6000倍。提供实时频谱分析、频谱瀑布图、余辉模式、中频分析等多种诊断工具，能有效帮助用户定位和排除干扰。
I .更快、更有洞察力、更聪明。
RS ESR(见图1)是一款电磁干扰测试接收器，频率范围为10 Hz至7 GHz。主要用于符合相关商用电磁兼容标准的产品认证测量。通过集成预选、20 dB前置放大器和高线性前端，RS ESR符合CISPR 16-1-1标准和所有其他相关商业标准的要求。这台仪器真正了不起的地方在于它基于FFT的时域扫描，以迄今为止从未达到的速度测量电磁干扰。过去需要几个小时的干扰测量现在可以在几秒钟内完成。
图1: RSESR EMI测试接收机采用基于FFT的时域扫描进行符合标准的干扰测量，比传统EMI测试接收机快6000倍。
借助各种诊断工具的可选实时频谱分析功能，该仪器能够以全新的视角分析干涉信号及其历史。除了提供EMC测试功能之外，RS ESR还是实验室应用的功能强大的全功能信号和频谱分析仪。该仪器具有清晰的结构和直观的触摸屏界面，在任何模式下都非常容易操作。
二。时域扫描-超快速、符合标准的测量
在时域扫描模式下，RS ESR的测量速度是传统步进频率扫描模式下的6000倍，是目前市场上最快的EMI测试接收机。RS ESR可以在几毫秒内完成CISPR各个频段的频率扫描。它实时测量传导干扰，包括准峰值加权，并贯穿整个CISPR频段B，没有任何时间间隙，即从150 kHz到30 MHz(见图2)。

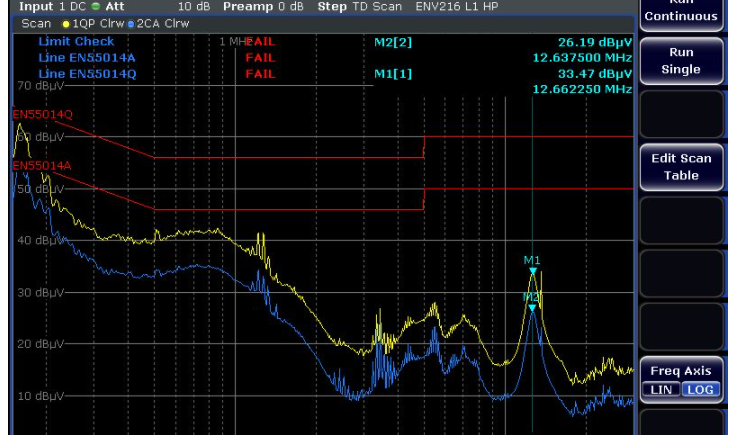

图2:实时时域扫描，使用准峰值和平均加权测量干扰电压，加上带通过/失败指示的极限线检查。
图3:典型EMI测量设置，步进频率扫描和时域扫描的总测量时间比较。
这种应用不再需要预览扫描，因为RS ESR使用准峰加权得到所需的频谱，电平测量精度符合CISPR 16-1-1，所需时间小于2秒(见图3)。
这可以节省用户获得结果的宝贵时间。当待测设备只能在短时间内运行或测量时，例如车辆中的起动机，时域扫描功能特别有用。非常快的时域扫描可以很快得到结果，所以这种情况很好处理。由此节省的时间可以用于例如增加观察时间，以便可靠地检测具有非常低的脉冲重复频率的窄带、间歇的干扰信号，或者检测孤立的脉冲。通过增加观测时间，甚至可以检测到波动干扰或漂移干扰，整体测量时间不会无限延长。
三。实时频谱分析为洞察干扰信号提供了新的视角。
RS ESR将符合标准的EMI测试接收机的功能与实时频谱分析仪的功能结合在一起，提供了传统EMI测试接收机所没有的分析能力。如果认证测试期间设备测试失败，可以切换到实时模式来分析干扰信号。这种方法非常有助于测量开关操作期间的偶然事件和瞬态事件、被测设备的频率或频谱特性中的窄带干扰漂移。使用传统频率调谐的仪器以连续的方式测量相对较窄的频率范围。如果事先没有详细了解被测设备的辐射发射行为，这些类型的不稳定信号波形可能仍然无法被传统分析仪检测到，即使能够检测到并分析，也是非常耗时的。RS ESR的测量频谱高达40 MHz，没有任何时间间隙，因此即使非常短的脉冲也可以捕获。
RS ESR提供频谱瀑布功能，可以提供时域无缝频谱显示，让用户分析干扰信号随时间的行为变化。每个光谱用不同级别的水平线表示，不同的颜色分配给不同的级别。对应于100s的时间分辨率，每条谱线以每秒10，000条线的速度连续增加。频谱瀑布图揭示了频谱中看不到的信号特征。RS ESR还具有频率模板触发(FMT)功能，可以检测指定频谱中的意外事件。测试接收机测量每个单独的频谱，并将其与频率相关的模板进行比较。如果光谱接触到模板，RS ESR将激活触发器并显示该光谱，从而使用户能够分析干扰及其影响。
当单个干涉信号在传统分析仪模式下不可见时，它会在余辉模式下立即出现。在这种模式下，RS ESR将无缝光谱写入单一图表。每个像素的颜色表示特定振幅以特定频率出现的频率。如果信号不再以特定频率和特定幅度出现，则相应像素会在用户定义的持续时间后消失。因此，余辉模式建立了光谱直方图。用户可以清楚地区分脉冲干扰和只在短时间内出现的连续干扰。甚至不同的脉冲型干扰也可以很容易地区分。此外，余辉模式可以识别由宽带干扰叠加的窄带干扰(参见图4和图5)。
四。中频分析功能，用于显示干扰信号周围的频谱。
可选的RS ESR中频分析功能提供EMI接收频率附近RF输入信号的频谱显示。中频频谱显示可与当前接收频率的直方图显示相结合。或者，中频频谱可以与保存的频率扫描结果一起显示。接收频率可以耦合到标签的位置，该位置在频率扫描(标签跟踪功能)期间被放置在检测到的EMI信号峰值上。
图4:分析仪模式下的显示器宽带干扰-在这种情况下，它是由电磁干扰抑制不良的电机引起的。黄色轨道表示当前光谱，蓝色轨道表示最大值。保持住。
图5:余辉模式下同一电机的干涉光谱。这里，第二种脉冲型干扰清晰可见，但在分析器模式下无法识别，因为它隐藏在宽带干扰中。
这是接近和评估频谱中最高峰值的简单方法(见图6)。中频频谱还提供了测量信道周围频谱占用的详细概况以及调制信号的频谱分布信息。任何接收到的信号都可以被快速分类为干扰信号或期望信号。频谱的直观评估有助于将接收机精确调谐到所需的频率。可以同时激活AM或FM音频解调，以便更容易识别检测到的信号，例如，识别和消除开阔区域测量中的环境干扰。
图6:中频频谱(上屏)显示与频率扫描(下屏)耦合。扫描轨迹上的实际标记位置决定了接收频率和中频频谱的中心频率(标记跟踪功能)。
动词（verb的缩写）按下按钮，自动测试序列
执行干扰测量的标准方法是将快速预览测量与峰值和平均加权相结合，并将最终测量与CISPR在临界频率要求的检测器加权相结合。对于这种方法，RS ESR提供了在产品辐射测量商业标准中定义的预编程极限线的选择。将极限线与预览测量结果进行比较，预览测量结果是通过传统的步进频率扫描或通过可选的以极高速度进行的快速时域扫描获得的。然后，测试接收机根据用户定义的标准识别临界频率，并以表格(峰值列表)的形式呈现。自动测试序列可在触摸屏上快速轻松地配置(见图7)，并可通过按下按钮来执行。
对于电力线干扰电压的测量，RS ESR可以通过其AUX端口控制Rhodes和Schwartz的线路阻抗稳定网络(LISN)。所有相线的测量可以完全自动进行。这确保了可以可靠地检测到最高干扰水平。
不及物动词标准组件
遥感ESR包括一个强大的遥感FSV信号和频谱分析仪。结合EMI测试接收器和频谱分析仪的功能，成为一种可以提供多种功能的仪器。首先，RS ESR执行快速诊断测量，以确定和分析产品在不同开发阶段的EMI特性——有或没有预选器。其次，RS ESR可用于在RF开发实验室执行大量标准测量。额外的测量功能，如邻道功率(ACP)、三阶截止点(TOI)和占用带宽(OBW)以及统计功能(APD、CCDF)，将仪器的应用范围扩展到远远超出EMI测量范围。
图7: RSESR允许用户快速轻松地配置自动测试序列(预览测量/数据缩减/最终测量)并按下按钮执行。最终测量也可以交互完成。
对于频谱分析仪模式下的电磁干扰测量，RS ESR提供了多达16个标记，可以放在干扰频谱的临界频率上。这些标记可以与CISPR检测器匹配，从而可以与相关的极限线进行比较。频谱也可以沿着对数频率轴显示。临界频率下测得的电平以表格形式列出(见图8)。
七。触摸屏：无与伦比的操作简便性
RS ESR不仅提供出色的功能，还得益于其简单的操作和清晰的结构化用户界面。各种测量模式明显分开，按下按钮即可切换操作模式。用户可以直接在触摸屏上轻松配置复杂的测量和自动测试序列。RS EMC32软件可用于远程控制RS ESR，并将其集成到复杂的EMC测量系统中，以实现自动化测试程序。
图8:在分析仪模式下使用频率扫描(最多200，001个点)和对数标度预览干涉光谱测量，并使用所需的CISPR检测器和极限线检测进行最终测量。
八。结论：EMI测试接收机性能的新维度。
新的RS ESR不仅在测量速度方面，而且在诊断能力方面都优于所有现有的EMI测试接收器(它开启了一个高度通用的应用)。RS ESR可以轻松执行符合EN/CISPR/FCC标准的认证测量(传导和辐射)，以及家用电器、多媒体设备、照明设备、工业或医疗应用设备开发中的EMI分析。在汽车行业，RS ESR是满足汽车制造商指南要求的车辆和零件认证测试的理想选择。凭借可选的DC电源，它也适合移动测量应用。
