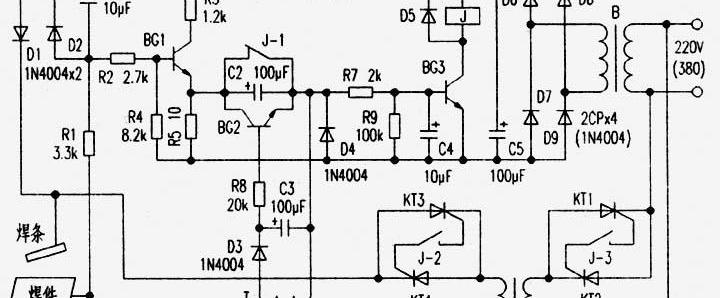

作者设计制造的电焊机自动启停装置，采用两对可控硅分别控制电焊机的初级和次级，灵敏可靠，无噪声。现已安装在BX1—300交流弧焊机和ZXG—300手弧焊整流器上，工作一年多来，取得了显著的节电效果。现介绍如下(电路见附图)。
一、工作原理
接通电源，通过D6~D9整流和C5滤波，控制变压器B的二次交流15V电压向控制电路供电。因为焊条还没有连接到工件上，所以整机处于待机状态。
操作焊接开始时，正电压经过D1焊条焊件R1R2BG1的B、E接点R5到负端，BG1接通。另一个正电压经过BG3的R3BG1 J-1 R7 be结的ce结到负端，BG3导通，J被拉进，J-2、J-3关断，从而控制焊机一、二次中的两对反并联晶闸管导通，可以实施焊接。J-1在J拉入后断开。
电流互感器T检测焊接电流感应的电压，经D3整流，C3滤波，R8限流，为BG2提供偏置电流，使BG2导通。因此，BG3的基极电流继续流经BG2的ce结。
在焊接停止的瞬间(如摆动校准、焊条更换、意外断弧)，T感应电压不产生，C3放电到0.6V以下，BG2关闭，焊条工件被阻挡。正电流通过DKT、KT4焊机二次线圈R1R2，变为维持BG1基极电流的路径。BG3基极电流的路径由C2充电电流的路径维持。调节C2值以改变延迟维持时间(大约30秒到1分钟)，然后进行焊接，并如上所述开始和停止。短时间保持焊机不停电，经过设定的延时维护时间C2后，焊机将充满电。如果BG3的电流不保持导通，就关断，J释放，焊机断电，达到省电的目的。
二、组件功能和性能选择
二极管D1、D2为初始启动电流通路和限流功能，1N4007选择具有高耐压的；R1降压，R6限流，选用0.5W金属薄膜电阻；其他电阻可以是L/8W；三极管BG1~BG3用低功耗硅三极管3DG6C和9013；JRX-B1型用于继电器j；电流互感器T成品漏电保护器中的环形线圈：控制变压器B的初级电压应与受控焊机的初级电压相适应。次要15v/5w就够了。最重要的是两对晶闸管。一次对KT1、KT2选1000V以上为50A，二次对KT3、KT4选500V以上为200A。其他的不严格要求。整个控制电路不得接地，否则会损坏元件。
