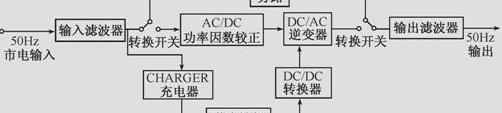

UPS的品牌有很多。摘要：以山特牌C系列3kVA在线UPS为例，介绍其工作原理和维护方法，供电力技术工程师参考。1性能参数及系统框图(1)性能参数见表1。这里将该系列1kVA和2kVA产品的性能参数一并列出，以供对比。表1山特C1kVA/C2kVA/C3kVA性能参数：型号项目C1kC2kC3k额定容量(输出)1kVA2kVA3kVA输入电压160~276V频率50Hz 5%输出电压220V频率50Hz电压稳定性2%频率稳定性0.5%(电池供电)过载能力110%(10s)。130%(200ms)电池DC电压36V96V密封免维护电池12v/7.2 ah32v/6.5 ah82v/7.2 ah8待机时间(满载/半载)7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间充至90%，8小时转换时间，断电或重新通电，零中断噪音，1m距离，45 dB，50 dB，指示灯负载，电池供电，UPS运行等报警声当输入断电时，每4s发出一次警告声，当电池即将耗尽时，每秒会发出一次警告声。UPS会输出异常连续的声音。四个通讯接口(DB-9P)、Novell、RS232接口断电，电池电压低。遥控UPS通断环境温度0~40湿度10%~90%(无凝露)重量(净重)14.5kg 35kg 36kg外形尺寸(mm)wdh145405220195455370v(2)如上面的系统框图所示，市电正常时，另一路市电通过充电器电路产生110V的DC电压给电池充电；当市电中断时，储存在电池中的能量通过DC/DC变换器转换成400 V的DC电压作为逆变器的输入，使输出实现不间断供电。图2充电器电路2的电路工作原理(以C3k为例)(1)功率级电路的工作原理如图2所示，市电通过P(L)和P(N)作为充电器的输入电源进入电源板，经过BR01、 VM 208、 u 206、 tx，为了保证电池寿命，充电器的输出电压必须保持稳定，通过调节VR301可以获得110V的充电电压Uch。同时，TX1的副边还为功率因数校正电路提供驱动电源：PFVCC+、PFVCC0、pfv cc-；反激式变换器由开关PWM集成电路UC3845 (U206)控制，CPU通过信号(加入TLP521)控制UC3845的工作。当有市电时，TLP521关闭，UC3845振动并正常工作给电池充电；无市电时，TLP521开启，定时电容(C221A)对地短路，UC3845停止振动，从而停止充电，功率因数校正电路也停止工作。(2)启动电路如图3所示，DC和交流启动接收到CNTL板发送的启动信号后，都用高电平(电池电压或充电电压)触发Q8的基极使其导通，并将工作电压发送给工作电源的集成控制芯片U302，使U302开始工作并转换成多路DC电源，其中的++24V电源继续保持Q8的导通状态，启动操作完成。图3启动电路辅助电源电路如图4所示，电池电压和充电电压从TX305的6脚输入，U302、VM3、TX305组成的开关电源电路产生IGBT+12V和IGBT-5V，控制电源24V和12V，其中12V电源通过U311(。图4辅助电源电路斩波器电路如图5所示，由TX501、 TX502、 vm502、 vm503、 vm50:010组成。
当主电源中断时，此DC电压通过L501、 l5022、 VD 503、 VD 504、 VD 505、 VD 506、 VD 507、 VD 500。0V)继续给变频器供电，这样供电就不会中断。U501用于控制DC总线的输出电压，由CPU设定和控制，无需手动调整。CPU通过U501(SG3525)的OFF端子控制DC。DC转炉的工作状态。市电正常时，集成控制芯片SG3525关断，使斩波器不工作，只有电池供电时斩波器才工作。图5斩波器电路功率因数校正电路如图6所示，输入交流电经过CT2、电感L1、L2、整流桥BR02、VM1A和U305、U10组成升压斩波器。370 V的母线电压在电容器C320、C332、C334、C338和C313、 c321、 C333、 c335上产生，作为逆变器输入，由逆变器转换，产生正弦交流输出。同时，UC3854会检测市电电流和市电电压，对功率元件进行控制，使输入电流的波形与电压的波形相似，相位相同，从而提高输入功率因数，避免对电网的谐波干扰。稳定的DC母线有助于稳定交流输出电压，因此应特别注意DC母线电压的稳定性和准确性。本机由CNTL根据输入交流电压和当前母线电压直接控制，无需手动调节DC母线电压。逆变电路如图7所示，C320，C332、C334、C338和C313、 c321、 C333、 c335和VM12、VM13和VM: L5、L6、L7和C1 :010在CNTL产生的PWM信号控制下，通过U2、U3隔离驱动，驱动半桥逆变器的两个功率管工作，产生正弦波输出。图6中功率因数校正电路的输出电路如图8所示。当CPU检测到逆变器工作正常时，发出INRLY信号，将RL04切换到逆变器输出，否则仍由旁路输出，逆变器和旁路输出电压通过CN17L和CN17N向负载供电。通过CT1和VD61、 VD62、 VD63、 VD64、 r71检测负载，并将L . C+和L . C-发送到CNTL板，用于面板显示和其他保护。(2)控制板电路工作原理监控信号电路输入CPU图7逆变电路图8输出电路(a)过零发生器电路该电路既用于市电过零发生器，也用于逆变过零发生器，如图9所示。220V交流电源输入通过R61送至运算放大器U5的反相端。R59、R60设置U5的静态工作点，组成交流差分放大器，正弦波输入，方波输出。此外，由C55和R61组成的滤波器滤除输入正弦波的高频谐波，VD13将电位降至340mV左右，并通过C22滤波使其输出方波更加完美。CPU可以通过检测方波的零点(即检测上升沿和下降沿两次)来确定其相位和频率，CPU根据测得的相位来设定逆变器的相位，达到同相同步的目的。图9过零发生器电路(b)电流峰值保护电路该电路是典型的比较器电路，如图10所示。CT1检测到的负载电流通过(PSDR)发送，转换成DC电压信号，通过R82送到U7的同相端，反相端设置+5v的阈值电平，R84为上拉电阻，U7的引脚设置为高电平；R85是一个限流电阻，它将信号发送到U4的引脚4。负载正常工作时，CT1检测到的负载电流信号小于5V DC电压，因此U7的输出处于低电平，U4不会复位。当UPS瞬间过载或投入大容量整流负载或大容量感性负载时，CT1检测到的DC电压会高于+5V，使U7的输出处于高电平，U4复位，然后PWM信号关闭，UPS停止工作。此时，面板上的55%负载灯和故障灯一起点亮，蜂鸣器鸣响。保护点设置为峰值电流：额定电流=3: 1。C1k额定输出电流为4.5A；C2k额定输出电流为9.5A；图10 T
(c)输出电压监控电路采用该电路进行逆变器输出和市电电压监控，如图11所示。该电路采用运算放大器进行全波整流，220V交流电从INV输入。l终端。在市电的正半周，由R43、R42、R34分频，由INV输出到CPU。由于U3的反相端电压高于同相端电压，其输出为低电平，VD10反向偏置，因此U3在正弦波的正半周内不起作用。在负半周，同相端电压高于反相端电压，U3的输出为高。VD10正向偏置，输出这个高电位给CPU，所以INV是全波整流脉动波形(PSDR板上的市电电压检测电路结构和INV一样。l)。CPU将根据INV的检测值判断逆变器是否达到稳定。v图11输出电压监控电路(d)温度监控电路如图12所示。温度正常时，通过温控开关(在PSDR的散热片上)给R14加+5V，在R14和GND之间接C34和热敏电阻NTC1，所以给CPU的输入是高电平；当机器温度过高时，温控开关关闭，+5V中断，温度信号变低。CPU识别到这个信号后，发出过热保护报警信号，UPS关机；如果温控开关失效，当温度过高时，NTC1会随着温度的升高而降低电阻，逐渐将温度信号拉至低电平，直到CPU识别出温度信号并做出相应的保护动作(温控开关工作在80，高电平为3.5V，低电平为1.5V)。图12温度监控电路(e)自动启动、启动消音和自检电路该电路包括手动启动、自动启动、启动消音和自检四种功能，如图13所示。触摸SW？启动时手动操作面板。当开关接通约1秒时，电池电压从CN1的16脚送到15脚，SWPOWER和SW1接通(SW1和SW-ON是同一个信号)。这个信号分两路传输：通过PSDR板的VD2到Q8底座，PSDR的ZD01(12V稳压器)工作，SW-ON电压箝位在12.45V左右，使Q8导通，启动工作电源产生电路产生CPU。通过R15、 R16，电压约为5.5V，作为SWSTUTS信号(boot command)发送给CPU，命令CPU启动，这个命令状态存储在CPU的EPROM中自动启动。图13自动启动静音和自测电路自动启动当CPU接收到SWSTUTS信号时，它将信号状态存储在CPU的EPROM中。当机器因电池电压低而关机时，如果故障消除，CPU将根据存储的信号状态自动启动UPS。当电池通电时，蜂鸣器会根据电池电压监测值发出蜂鸣声，指示电池电量。如果您按下SW-ON大约1秒钟，SWSTUTS信号将第二次发送到CPU。CPU收到这个信号后，会操作蜂鸣器停止蜂鸣。如果您按下SW-ON大约1秒钟，蜂鸣器将再次开始鸣响。上电自检每次工作模式改变时，系统都会进行自检。表现形式是面板负载指示灯一开始都是亮着的，然后一个个熄灭。图14辅助电源监控电路图15参考电源产生电路(f)辅助电源监控电路如图14所示，该电路为CPU提供工作电源5V，当控制电源12V/5V出现故障时，CPU将复位或停止工作。该电路采用LM393运算放大器作为比较器，从12V DC电源经R77、R80分压后得到约6V的电压，送到U7的第五脚运算放大器的同相端，与反相端的5V电压进行比较。正常情况下，运算放大器的输出被R78上拉电阻箝位在5V。如果12V电源由于某种原因低于10V或者5V电源由于某种原因高于5V，运算放大器的输出就会变低，CPU就会停止工作。当CPU第一次接收到该电路产生的+5V信号时，处于复位状态，对系统进行自检。(g)参考发电电路
(h)振荡器电路由晶体振荡器XL1和辅助元件C40及C4组成的振荡器电路产生6.37MHz的高稳定振荡频率，如图16所示。图16振荡器电路 CPU输出控制与保护电路(一)I/P继电器驱动电路该电路是典型的开关电路，如图17所示。当CPU检测到有市电输入且控制电源正常时，会向VM3的栅极发送高电平信号，使VM3导通，I/P继电器通电。当发生短路错误或充电故障时，CPU将VM3的栅极设置为低电平，I/P继电器信号中断，I/P继电器复位，旁路和逆变器切断。(b) O/P继电器驱动电路该电路是典型的开关电路，如图18所示。当CPU检测到高压DC电压和逆变器电压正常时，会向VM2的栅极发送高电平，VM2导通。O/P继电器线圈的一端连接到INV。RLY -，另一端连接24V DC。当VM2开启时，INV。RLY -变为低电平，线圈通电，O/P继电器工作。图17仪表板继电器驱动电路(C)的蜂鸣器产生电路如图19所示，CPU根据监测到的工作状态发出相应的触发信号，开启Q1。从而控制蜂鸣器的工作模式：四秒、一响、—— DC放电、一秒、一响、——电池电压低、一响、——过载、长响、——短路故障、图18 O/P继电器驱动电路图、图19蜂鸣器产生电路、图20逆变器参考波产生电路(d)逆变器参考波产生电路CPU监测市电电压零点(频率和相位)和逆变器电压零点、 输出控制信号PW2(来自CPU)，其幅度与市电电压和逆变器电压的相位差成正比，经C5、R23低通滤波后，送到U3组成的波形转换电路，使PW2方波变成正弦波，成为调节逆变器电压和市电电压相位的参考波，如图20所示。 (e)逆变器误差放大器电路INVERTER.1的端子除以R24、R25，然后从参考波中减去，作为误差放大器的输入。VR1用于调整U3放大器的工作点，如图21所示。(f)如图22所示，三角波产生电路从CPU发出一个38.4kHz的时钟信号到Q6的基极，经过幅度转换后送到4013，分频为19.2kHz，再由C19、R45送到Q6的基极，送到U3、 C13、 R44、。(PWM产生电路如图23所示。该PWM产生电路采用三角波调制方式实现：比较器U5的同相端为三角波，其反相端为参考正弦波。当三角波大于正弦波时，U5输出正脉冲，其时间间隔的宽度对应于三角波大于正弦波的部分。该正脉冲通过两条路径传输，其中一条路径由R12-U2与门缓冲和整流。R20，C2、VD7使PWM信号上升沿平缓，下降沿陡峭，然后送到U2(4081)的另一个与门，其输出作为控制极。为了增加信号驱动能力，4018之后是2003作为PWM输出级。另一路先送到反相器LM339的反相端进行反相，然后像PWM-一样产生PWM+信号。CPU发出的PWM OFF信号和U4输出信号通过2003非门输出，作为与门4081的一个输入端，控制PWM信号的产生：正常情况下，输入端为高电平，产生一个PWM信号；当UPS出现故障时，输入端为低电平，PWM信号关闭。图21逆变误差放大器电路图22三角波产生电路电子镇流器逆变电路：3358www.elecfans.com/soft/70/2007/200712201577.html(h)RS232发电电路如图24所示。从电源板引出两路信号H . f . Power-和H.FPOWER++(图中49、50)作为TX1的输入电压，产生10V给RS232，产生-8V作为U5、U3的负参考电源。由于这个电路，没有必要连接DTR到RS232接口的一个引脚。只要UPS工作，这个接口就处于随时收发的热状态。3尚德C3kVA UPS的维护参数(1)c的维护参数
(2)电压跟随软启动完成后，变频器开启前，变频器会跟随输入电压，然后切换到变频器继电器。电压跟踪维护参数：电压跟踪功能仅在输入交流电压介于160 V和276 V之间时执行.当电压高于276V时，它只跟随到276V如果电压低于160V，只跟随它到160 v。在执行期间，根据输入电压每128ms增加或减少3V。逆变器STS的切换当逆变器继电器打开时，逆变器STS同时打开，延时32ms后，逆变器STS关闭。(4)以市电频率的锁相监测作为逆变器锁相的依据，通过过零监测信号进行相位调整。如果市电频率稳定同步，相位差小于3度，频率误差小于0.01Hz，锁相维护参数：市电频率变化率小于1Hz/s，最大为2 Hz/s，当市电频率超过3 Hz时，不锁相运行在系统频率，转到电池供电的逆变模式。当商用电源的频率恢复到2.5Hz以内时，再次执行锁相以恢复商用电源的逆变器模式。图23 PWM产生电路市电电压监控当交流市电电压低于160V或高于276V时，系统进入电池供电的逆变模式；当市电恢复到170 V ~ 266 V时，系统返回市电逆变模式。电源电压监控和维护参数：每16ms监控一次电源电压。当市电电压连续五次低于160V或高于276V时，系统进入电池供电的逆变模式；当市电电压恢复，连续五次测量值在170 V ~ 266 V范围内，频率符合要求时，系统返回市电供电的逆变模式。图24 R232发电电路输出频率的选择与设定当市电接通时，系统监测输入电源频率来设定输出频率；如果DC开启，则根据最后的输出频率进行设置。输出频率选择和设置的维护参数：当输入电源频率为40 ~ 55 Hz时，输出设置为50Hz；当输入电源频率为55 ~ 70 Hz时，输出设置为60Hz。三角波的维护参数CPU发一个38.4kHz的方波，经过4013分频得到一个19.2kHz的方波，再经过积分器积分成三角波。当输出电压维护参数系统通电时，读取后盖上DIP开关的位置来设置输出电压，如表2所示。输出电压调节系统每隔16ms读取逆变器电压并与设定电压值比较，自动调节输出。输出电压的维护参数：如果系统读取到逆变器电压与设定电压相差10V左右，CPU立即改变参考电压，使输出电压增加或减少3V左右；如果系统读取的逆变器电压与设定电压值之差小于10V，CPU累加差值；如果差值超过3V，CPU改变参考电压，使输出电压增加或减少约1V。Ups输出DIP sw1 DIP SW 2208 von off 22 von on 230 off 240 off on表2 ups输出电压与DIP开关位置的关系表10 a/d采样？每半个周期采样一次：电池电压；正高压DC电压；负高压DC电压；温度。故障现象故障元件万用表档位标准值故障值无充电电压或充电电压异常BR01二极管档位0R238电挡100kinfinity U202二极管档位0U203二极管档位0U206(6-5)电挡47k过低Q208二极管档位0TX1电挡infinity R230电挡infinity 0.5kinfinity表3充电器常见故障表每8个参考正弦波点采样一次：市电电压；输出电压；输出电流。A/D维护参数：在每个周期开始时，CPU改变采样点的初始位置，每8个参考正弦波采样一次，使A/D采样达到扫描效果，采样值存储在128 RAM中(需要8个周期才能填满128 RAM)。电压、电流和功率的计算CPU每两个周期计算一次电源电压。计算时，存储在RAM中的平方和除以t
瞬时停电检测CPU每4ms计算一次最近一个周期采样的市电电压的A/D值，如果小于150V，则视为停电。(2)保护部分维护参数电池电压检测和过压保护电池过压保护当每节电池电压高于15V DC时，UPS会自动切换到电池供电模式，直到每节电池电压低于13.5V DC左右，然后UPS会恢复到原来的状态，在此期间UPS会响铃并在面板上显示报警。检测到电池电压放电时，UPS会每隔4秒蜂鸣一次；当每个电池的电压低于大约11V DC时，UPS将每秒发出一次蜂鸣声。当每个电池的电压低于10V DC左右时，如果输入电压为零，UPS将关闭，故障现象故障元件万用表档位标准值故障值无法打开。ZD1二极管模块0VD6A二极管模块0R31A。B.C.D.E用15k无穷大关不了。Q8二极管块0表4启动电路常见故障表及准备自动复位。如果输入电压超过限值，则视为启动条件错误，UPS每隔0.5秒就会发出蜂鸣声，并在面板上显示报警。逆变器输出短路和输出电压保护输出短路保护当逆变器输出反馈连续64ms无零点时，视为输出短路，UPS输出关闭，UPS长鸣并在面板上显示报警。输出电压保护当变频器的输出反馈电压连续80ms低于140V或高于276V时，将被视为输出欠压或过压而受到保护。UPS将转到旁路模式，UPS将响铃并在面板上显示警报。(3)母线过压保护当母线电压连续64ms超过440V时，认为母线过压保护，UPS转入旁路模式，UPS长鸣并在面板上显示报警。逆变器限流保护电路监测输出电流值。如果超过额定电流的3.6倍，限流保护电路立即关闭PWM，并以19.2kHz的周期重置PWM，直到输出电流值小于额定电流的3.6倍。故障现象故障元件万用表档位标准值故障值逆变器不工作，PFE不工作，无工作电源U302(6-5)电块47k0或无穷大Q3二极管块0TX305电块无穷大R32电块0.5k无穷大ZD3二极管块0ZD4二极管块0U311二极管块0C361电块0或过低C363电块0或过低C364电块0或过低C367电块0或过低表5辅助电源。常见故障表超温保护当系统温度过高时，温度开关跳闸，使UPS转入旁路模式，UPS长鸣并在面板上显示报警(检测时间为0.5s)。负载保护 110% ~ 130%如果UPS从旁路跳到逆变器前负载超过110%,将无法进入逆变器状态。此时，UPS会每隔0.5s发出一次蜂鸣声，并在面板上显示状态。如果启动后检测到负载介于110%和130%之间，UPS将每隔0.5秒发出一声蜂鸣声，并在面板上显示状态。10秒钟后，UPS将跳至旁路模式。之后，如果负载降至100%以下，UPS将再次软启动。如果UPS在电池供电模式下检测到负载在110%-130%之间，UPS会每隔0.5s发出蜂鸣声，并在面板上显示状态；如果负载没有降低到100%以下，UPS将在10s后切换到旁路模式，这种状态只能通过按下OFF键来解除。大于130%如果启动后检测到负载大于130%，UPS将每隔0.5s响铃一次，并在面板上显示状态，同时UPS将转入旁路状态。之后，如果负载降至100%以下，UPS将重新启动。在电池供电模式下，如果UPS检测到负载大于130%，UPS会每隔0.5s发出一次蜂鸣声，并在面板上显示状态；同时，UPS转入旁路模式；这种状态只能通过按下OFF键来解除。4常见故障的排除(1)电源板电路的维修准则及常见故障的处理充电器电路的维修准则及常见故障的处理(见表3)维修准则如果充电电压在正常范围内，如果高于或低于正常值，调整VR301符合标准，即充电c
故障元件万用表档位标准值故障值VD501二极管块0VD502二极管块0VD503二极管块0VD504二极管块0VD505二极管块0VD506二极管块0VD507二极管块0VD508二极管块0TX501电块无穷大或过高TX502电块无穷大或过高Q501二极管块0Q502。二极管座0Q503二极管座0Q504二极管座0Q505二极管座0Q506二极管座0R501、R511、R512电阻断100infinity R514、R515、R516电阻断100infinity表6斩波器电路常见故障表维修标准及启动电路常见故障处理(见表4)维修标准启动电路可用交流和DC启动，启动电路正常。(3)辅助电源产生电路的维修准则及常见故障处理(见表5)维修准则衡量工作电源(24V、12V、5V)、逆变管驱动电源、功率因数校正驱动电源是否正常，若一切正常，则认为工作电源电路正常。(4)斩波器电路维护标准和常见故障处理(见表6)维护标准测量DC母线电压的正常值，即DC-DC变换器电路被认为是正常的。功率因数校正电路的维修准则及常见故障处理(见表7)维修准则测量DC母线电压在正常范围内，说明PFC电路正常。逆变电路维修准则及常见故障处理(见表8)维修准则当输出电压在规定范围内时，逆变器视为正常。输出电路常见故障处理(见表9)(2)控制电路常见故障及处理输入CPU的监控信号电路常见故障及处理过零发生器电路常见故障及处理：如果该电路中VD13和C22、C55损坏，CPU会误判市电输入异常，UPS无法转换为市电，可以更换。电流峰值保护电路常见故障及其处理。如果该回路送至U7或C53故障的第2脚+5V电源，将导致UPS保护误动作或拒动。输出电压监控电路常见故障及处理如果VD10、 VD9、 C32、 C12损坏，CPU会误判，UPS无法反相输出。只需更换这些组件。温度监测常见故障及处理：如果NTC1断开，CPU可能会拒绝保护，损坏更多元器件；如果C34短路，CPU会被误保护，UPS无法正常启动。只需更换这两个组件。自动启动、启动静音、自检电路常见故障、处理VD2和VD3短路会导致UPS在市电模式下无法关闭；C53短路会导致UPS无法关闭，更换相应元件即可。工作电源监控电路常见故障及处理。如果这个电路中的C43短路，CPU将无法工作。换C43就行了。参考电源产生电路常见故障及处理如果TL431或C49短路，或者R53、R54、R13偏移，CPU读数会错误，造成逻辑混乱。只需更换这些组件。振荡器电路常见故障及处理如果XL1故障，CPU无法工作，表现为无时钟信号，更换XL1。CPU输出控制保护电路常见故障及排除现象故障元件万用表档位标准值故障值370 V异常Q1A二极管档位0或过低BR02二极管档位0或过低VD509二极管档位0VD510二极管档位0U305(16-1)电气闭锁4m0或过低表7功率因数校正电路常见故障I/P驱动电路常见故障及其处理如果Q3(VM 3)短路，PLY01在发生输出短路时无法起到保护作用。更换Q3。如果Q2(VM2)中的O/P驱动电路和D-S短路出现常见故障，UPS输出不能转到旁路电源；如果R101断开，UPS输出不能转到逆变器电源，只需更换Q2或R101。蜂鸣器发生器电路常见故障及处理Q1和蜂鸣器容易损坏，更换即可。变频器参考波产生电路的常见故障及处理。这条电路的故障率极低。如果图中任何一个元件出现故障，都会导致无法同步，UPS无法转换为逆变器输出。只需更换相应的组件。变频器误差放大电路的常见故障及处理。如果该电路出现故障，逆变器将停止工作
三角波产生电路的常见故障及处理如果Q6出现故障，则逆变器不工作。只需更换Q6。PWM产生电路常见故障及排除现象：万用表档位标准值故障值逆变器故障：UPS振铃Q12、Q13二极管块0VD10、CD14二极管块0Q5、Q7二极管块0R30、R11电块47k无穷大或过大VD12二极管块0VD13二极管块0表8逆变器电路常见故障：此电路故障率很低。如果有故障，变频器会不正常工作或者不工作。用示波器观察各点的波形，找出故障原因。RS232电源产生电路的常见故障及处理。如果该电路出现故障，UPS的RS232接口将会出错。易受攻击的组件包括VD22、VD21、VD20、VD19等。只需更换相应的部件。表9输出电路常见故障表故障现象故障元素万用表档位标准值无法反转或加载，加载指示灯异常。R71的电气阻断过大或VD61、VD62、VD63和VD64的二极管阻断过大。
